Памятка по противомоскитным рулонным сеткам.

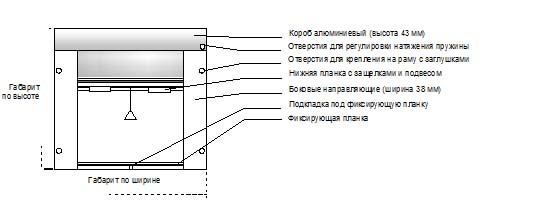

Короб – алюминиевый, высота 43 мм., толщина 40 мм.

Направляющие – алюминиевые, ширина 38 мм., толщина 20 мм.

Возможные цвета комплектующих белый или коричневый, сеточное полотно серое.

Фиксация нижней планки к фиксирующей планке осуществляется с помощью защелок.

При открывании сетки требуется проявлять аккуратность и не отпускать резко нижнюю планку.

Крепление к оконной раме осуществляется саморезами через отверстия в направляющих, закрывающихся декоративными заглушками. Регулировка натяжения пружины производится с помощью винта на правой стороне короба под декоративной заглушкой.

Технические параметры:

Минимальный габарит сворачивающихся сеток: ширина 300 мм, высота 200 мм.

Максимальный габарит сворачивающихся сеток: ширина 1600 мм., высота 2000 мм.

Максимальная площадь 2,0 м2. При необходимости можно изготовить изделие высотой до 2300 мм. Такое изделие изготавливается без гарантии.


Перед установкой на оконную раму направляющие крепятся к коробу и фиксирующей планке с помощью заклепок. Вся конструкция крепится к оконной раме с помощью саморезов через отверстия в направляющих. Отверстия в направляющих закрываются декоративными заглушками.

При ширине изделия более 400 мм. под фиксирующую планку устанавливается подкладка высотой 9 мм. и крепится саморезом через фиксирующую планку к оконной раме, при ширине более 1000 мм. ставится две подкладки.

Инструкция по снятию размеров:

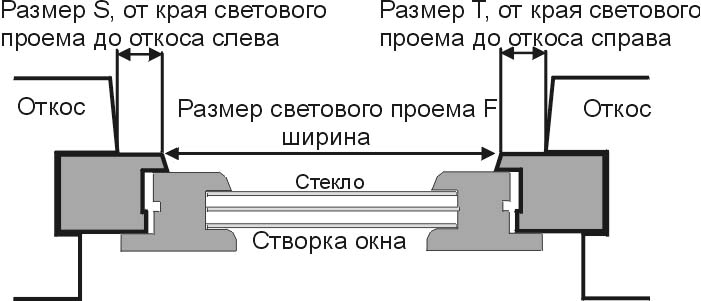

Ширина: замеряется размер светового проема по ширине (размер F), к нему прибавляем 76 мм (по 38мм с каждой стороны). В случае, если размер S или T меньше 38 мм, то прибавляем сколько есть с каждой из сторон, но не менее 15 мм, для симметричности можно добавить равное расстояние с каждой из сторон. Таким образом, габарит изделия по ширине = F+76 или F+S+T.

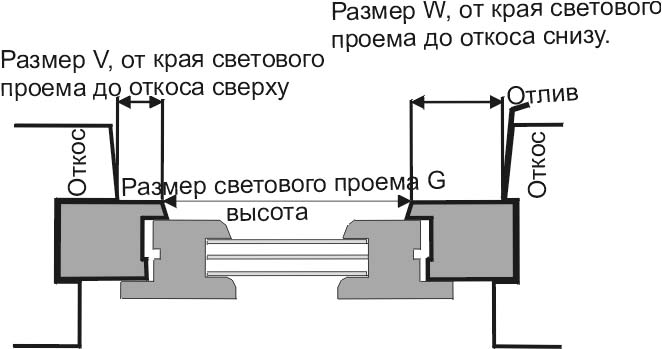

Высота: размер изделия по высоте высчитывается аналогичным образом. К размеру светового проема по высоте прибавляется 63 мм (43 мм сверху и 20 мм снизу), либо размер V, равный расстоянию от края светового проема сверху до откоса плюс 20 мм снизу. Следовательно, габаритный размер изделия по высоте = G+V+20.

Крепление в проем: При необходимости установки сетки в проем замеряются ширина проема сверху и снизу, высота проема справа и слева и для габаритов изделия выбираются минимальные значения ширины и высоты.
